Introducción a los productos
1. El extremo de talón de titanio es un accesorio de brida estampado que convierte el producto de borde exterior en un borde vertical a lo largo de una cierta curva.
2. Información básica
Grado: Gr2 Gr12 Gr7
Tipo: Patrón largo y corto
Estándares: ANSI B16.9 MSS SP-43
La conexión más común para los carretes de tubos de titanio es una brida de extremo de talón y junta de regazo.
Muestra detalles

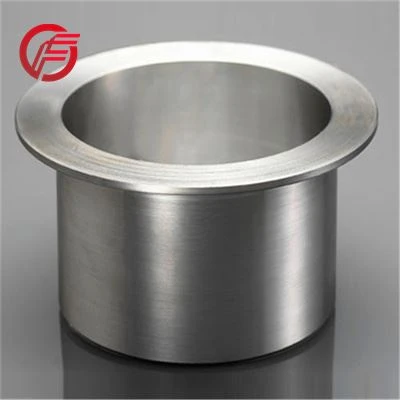

Extremos de talón de titanio grado 2

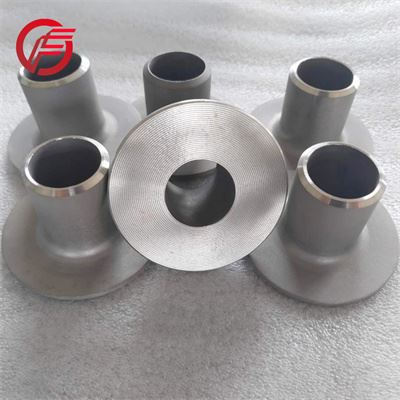

Extremo del talón de la junta de vuelta de titanio
3. El talón de titanio termina la aplicación: industria de pulpa y papel, servicio de agua y agua de mar, procesos químicos que involucran medios oxidantes y ácidos oxidantes.
4. El extremo del talón de titanio es un tipo de proceso de estampado. Hay muchos tipos de talones finales, y los métodos de clasificación también son diferentes. Se puede dividir en extremo de talón largo y extremo de talón corto de acuerdo con las propiedades de deformación, que están disponibles en dos longitudes estándar, ANSI y MSS.
Los extremos del talón pueden proporcionarse en patrones cortos o largos de acuerdo con ASME B16.9. El material final del talón de titanio cubre el titanio de Grado 1, Grado 2, Grado 3, Grado 5, Grado 7, Grado 9, Grado 12, Grado 16 y sus aleaciones, que se fabricarán de acuerdo con ASTM B363.
5. Tamaño del extremo del talón de titanio según ANSI B16.9 MSS SP-43
| Nominal Tamaño de la tubería | Afuera diámetro OD | Longitud F | Día de Vuelta G | Radio de Filete | Peso aproximado kg/pcs | ||||||||
| DN | PULGADA | Mss | ANSI | Nominal& Máximo | A Máx. | B Máx. | Sch5s Sra. ANSI | Sch10s Sra. ANSI | Sch40s Sra. ANSI | ||||
| 15 | 1/2 | 21.3 | 50.8 | 76.2 | 35.1 | 3 | 0.75 | 0.049 | 0.067 | 0.062 | 0.084 | 0.079 | 0.106 |
| 20 | 3/4 | 26.7 | 50.8 | 76.2 | 42.9 | 3 | 0.75 | 0.064 | 0.087 | 0.081 | 0.109 | 0.101 | 0.144 |
| 25 | 1 | 33.4 | 50.8 | 101.6 | 50.8 | 3 | 0.75 | 0.082 | 0.144 | 0.134 | 0.233 | 0.160 | 0.279 |
| 32 | 1.1/4 | 42.4 | 50.8 | 101.6 | 63.5 | 5 | 0.75 | 0.109 | 0.188 | 0.178 | 0.307 | 0.225 | 0.386 |
| 40 | 1.1/2 | 48.3 | 50.8 | 101.6 | 73.2 | 6 | 0.75 | 0.129 | 0.219 | 0.213 | 0.358 | 0.279 | 0,467 |
| 50 | 2 | 60.3 | 63.5 | 152.4 | 91.9 | 8 | 0.75 | 0.204 | 0.406 | 0.338 | 0.667 | 0.471 | 0,924 |
| 65 | 2.1/2 | 73 | 63.5 | 152.4 | 104.6 | 8 | 0.75 | 0.313 | 0.626 | 0.448 | 0.893 | 0.740 | 1,465 |
| 80 | 3 | 88.9 | 63.5 | 152.4 | 127 | 10 | 0.75 | 0.400 | 0.781 | 0.574 | 1.117 | 1.01 | 1,954 |
| 90 | 3.1/2 | 101.6 | 76.2 | 152.4 | 139.7 | 10 | 0.75 | 0.522 | 0.896 | 0.650 | 1.283 | 1.38 | 2.35 |
| 100 | 3.1/2 | 114.3 | 76.2 | 152.4 | 157.2 | 11 | 0.75 | 0.606 | 1,024 | 0.870 | 1,474 | 1.68 | 2,822 |
| 125 | 5 | 141.3 | 76.2 | 203.2 | 185.7 | 11 | 1.5 | 0.985 | 2.153 | 2.21 | 2.635 | 2.08 | 4.957 |
| 150 | 6 | 168.3 | 88.9 | 203.2 | 215.9 | 13 | 1.5 | 1.34 | 2.591 | 1.64 | 3.174 | 3.37 | 6.482 |
| 200 | 8 | 219.1 | 101.6 | 203.2 | 269.7 | 13 | 1.5 | 1.96 | 3.409 | 2.65 | 4.607 | 5.67 | 9.819 |
| 250 | 10 | 273.1 | 127 | 254 | 323.9 | 13 | 1.5 | 3.57 | 6.389 | 4.38 | 7.843 | 9.55 | 17.023 |
| 300 | 12 | 323.9 | 152.4 | 254 | 381 | 13 | 1.5 | 5.85 | 8.922 | 6.74 | 10.275 | 13.8 | 21.075 |
| 350 | 14 | 355.6 | 152.4 | 304.8 | 412.8 | 13 | 1.5 | 6.55 | 11.571 | 7.49 | 13,912 | 16.88 | |
| 400 | 16 | 406.4 | 152.4 | 304.8 | 469.9 | 13 | 1.5 | 7.778 | 14.216 | 8,797 | 16.078 | ||
| 450 | 18 | 457.2 | 152.4 | 304.8 | 533.4 | 13 | 1.5 | 9.009 | 16.216 | 10.252 | 18,453 | ||
| 500 | 20 | 508 | 152.4 | 304.8 | 584.2 | 13 | 1.5 | 11.102 | 19,984 | 13.202 | 23,764 | ||
| 550 | 22 | 559 | 152.4 | 304.8 | 641.4 | 13 | 1.5 | 12.763 | 22.81 | 14,779 | 26.413 | ||
| 600 | 24 | 610 | 152.4 | 304.8 | 692.2 | 13 | 1.5 | 16.132 | 28,839 | 18.476 | 33.028 | ||
